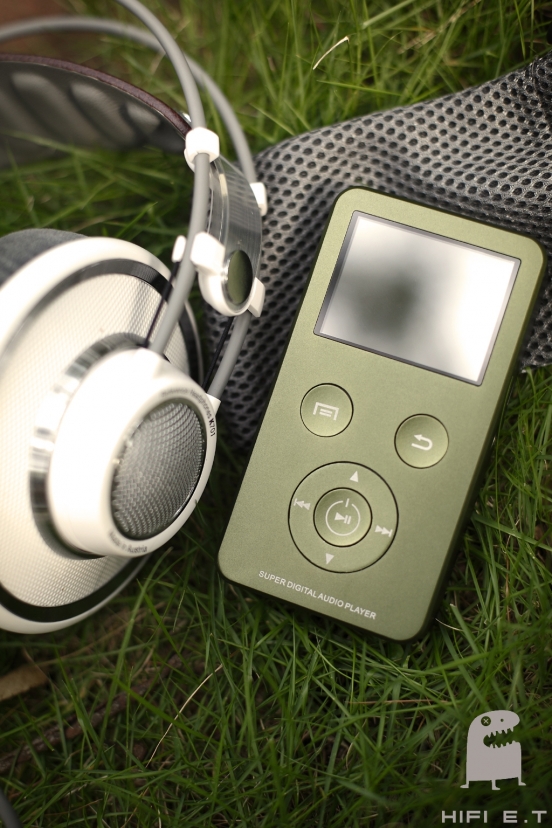

Портативный аудио плеер HIFI E.T MA9

Реализован на 2 чипах PCM1704 (Burr-Brown). Усилитель для наушников: OPA627+BUF634. Может использоваться как ЦАП. 8 Гб внутренней памяти. Поддержка форматов: WAV, APE, FLAC, MP3, OGG, AAC и CUE. Модульная архитектура. 2 сменные батареи.

Портативный аудио плеер HIFI E.T (Monster Audio) MA9 от компании Monster Audio был задуман для того, чтобы помочь сочетать две несовместимые вещи: мобильность и простоту использования с исключительным качеством воспроизведения музыки.

Команда разработчиков MA9 состоит из трех аудиофилов. Разочаровавшись в отсутствии высококачественных предложений на рынке портативной техники, ими было принято решение о создании уникального продукта, способного поднять уровень звучания портативного устройства на совершенно новый уровень.

Для того, чтобы угодить широкому кругу слушателей, компанией Monster Audio было принято решение о применении модульной конструкции. Пользователь в дальнейшем самостоятельно и легко может выбрать тип используемого и наиболее подходящего ему компонента: будь то ЦАП и/или наушниковый усилитель (любую из этих плат можно заменить на другую впоследствии).

Техническая составляющая

Высоковольтное питание, лучшие операционные усилители и цифро-аналоговые преобразователи, аудиофильские емкости, компактный металлический корпус – вот черты совершенного аппарата. При разработке МА9 компания Monster Audio использовала самые лучшие комплектующие без оглядки на их стоимость. Чего стоит, например, цап PCM1704, а их в MA9 используется сразу 2 штуки. Также в MA9 был реализован безальтернативно самый качественный и естественный метод питания.

“Естественный” метод питания заключается в использовании двух сдвоенных литиевых аккумуляторов, обеспечивающих двуполярное питание всех аналоговых частей аппарата без каких-либо преобразователей, инверторов и т.п схемотехнических решений, приводящих к деградации качества звучания. Единственный минус такого решения - это крайне высокая стоимость такого решения.

Однако, двуполярное питание позволяет полностью устранить из аудио тракта разделительные емкости, деградирующие звучание, а отсутствие DC-DC преобразователей исключает ВЧ помехи, которые могут повлиять на работу цифровых схем. Суммарное напряжение от таких уникальных аккумуляторов, таким образом, может составлять до ошеломительной величины в 16.8 Вольт!

Внутри Monster Audio МА9 находятся 3 независимые платы: материнская плата, плата цифро-аналогового преобразования и плата выходного усилителя. Питание осуществляется двумя литиевыми аккумуляторами емкостью 1150 мА. Благодаря строгому отбору комплектующих и внимательному отношению к каждой мелочи данный плеер будет лучшим партнером для самых интересных наушников, из ныне существующих.

ЦАП

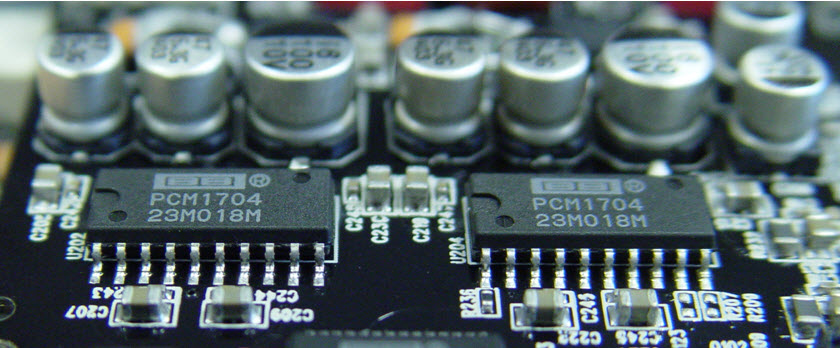

В качестве цапа использован PCM1704 от Burr-Brown. PCM1704 - это чип с поддержкой материала вплоть до 24 бит/ 96 кГц, являющийся одним из лучших чипов, производимых серийно в настоящее время. В качестве цифрового фильтра использован DF1704, также от Burr-Brown. Данный чип имеет превосходные качественные характеристики и является прекрасным партнером для PCM1704. DF1704 обеспечивает апсемплинг до 24 бит/768 кГц, обеспечивая максимальное согласование с цапом.

Преобразователь I/U

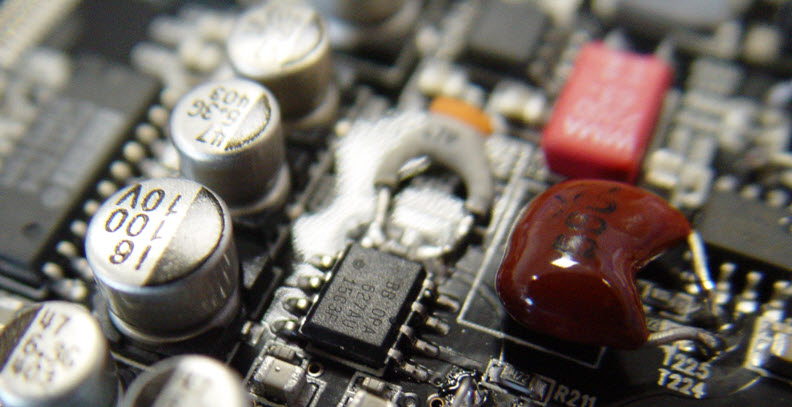

В качестве преобразователей ток/напряжение использован популярный OPA627 от Texas Instruments. Данный операционный усилитель имеет минимальное напряжение смещения и оптимально согласуется с PCM1704.

Фильтр низких частот

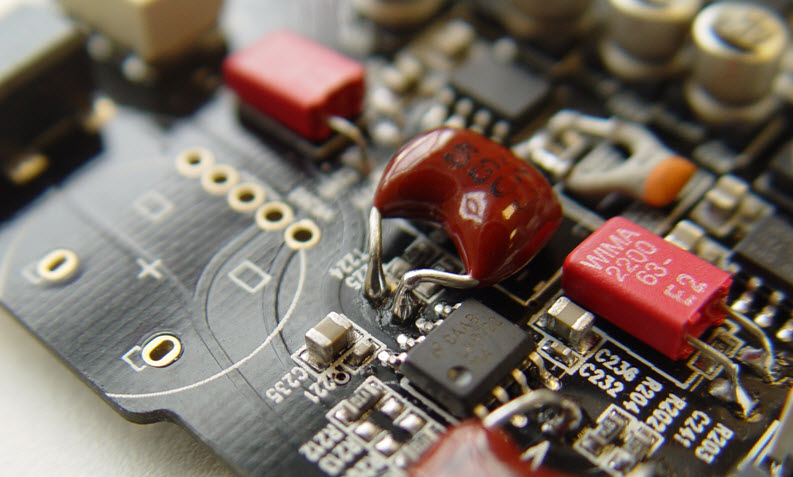

В качестве постфильтра использован исключительно качественный операционный усилитель LME49722. Данный чип характеризуется малыми искажениями в 0.00002% и неплохой скоростью нарастания в 22 В/мкс, что позволяет получить великолепное качество звучания и хорошую динамику.

Потенциометр

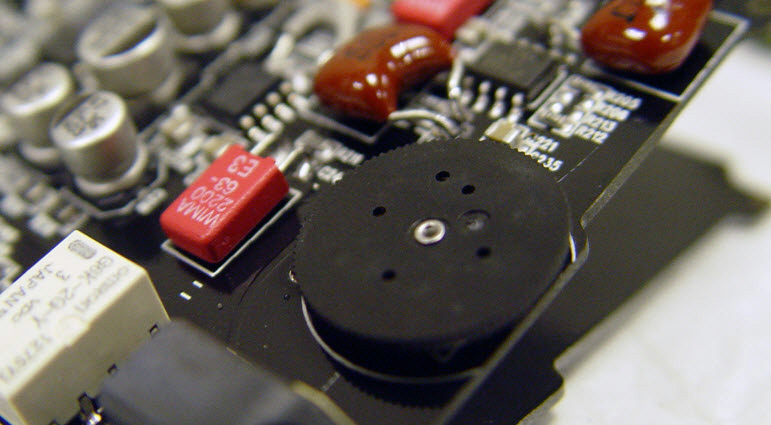

В качестве потенциометра был выбран компактный вариант от японской компании ALPS. Долговечный, точный, надежный. С прекрасной репутацией в среде аудиофилов.

Усилитель для наушников

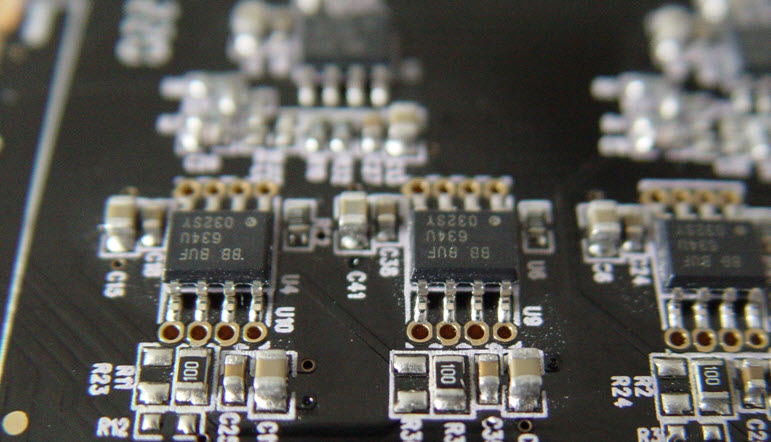

В качестве выходного усилителя использовано композитное включение операционного усилителя и выходного буфера. В качестве ОУ также был использован OPA627, в качестве буфера - самый энергосберегающий вариант BUF634 (тот же производитель). Как видно из фотографии, в Monster Audio даже предусмотрели возможность запараллеливания нескольких микросхем BUF634 для того, чтобы аппарат смог контролировать исключительно тяжелые нагрузки

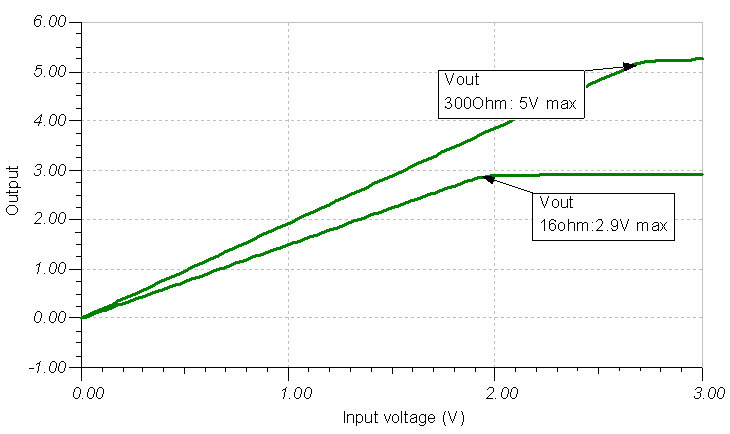

Для наушников с импедансом 16 Ом размах полезного сигнала достигает +/- 2.9 В, а для 300-омных (HD650) - +/- 5 В.

Система питания

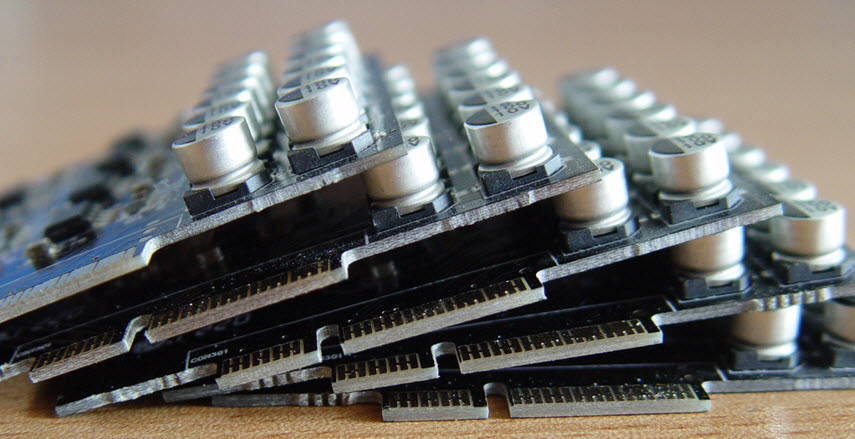

Источник питания усилителя MA9 содержит фильтр из 12 (!) алюминиевых электролитических конденсаторов для обеспечения максимально качественного звучания и высокой стабильности работы (По 600 мкф в плечо (!)).
